BVE-GD Edelstahl mit Öffnungshilfe - geruchsdicht - weitgehend wasserdicht
Belastung
125 kN Prüfkraft EN 124
Material
Zarge und Wanne aus 2 mm Kaltabkantstahl, feuerverzinkt. Oder aus Edelstahl, Werkstoff Nr. 1.4301, gebeizt. Scharnierbolzen aus Edelstahl. Hochwertige Gasdruckfeder(n).
Eigenschaften
Komfortschachtabdeckung. Geruchsdicht und weitgehend wasserdicht (völlige Wasserdichtheit nicht garantiert). Gut chemikalienbeständige Spezialdichtung. Öffnungswerkzeuge inklusive. Das Öffnen wird durch die Gasdruckfeder(n) so unterstützt, dass BV-GD/BVE-GD von einer Person geöffnet und geschlossen werden kann. Mit Fallschutzvorrichtung.
Anwendungsempfehlung:
Für Schächte, die häufig und ohne besondere Kraftanstrengung geöffnet werden sollen. Speziell für Inspektions- und Revisionsschächte. Ideal für Schwimmbadschächte (BVE-GD Edelstahl), da für die wöchentliche Wartung das Öffnen und Schließen des Schachtes ohne nennenswerte Kraftanstrengung durchgeführt werden kann. Bei Indoor-Schwimmbädern nur Material 1.4571 (V4A) verwenden!
Einbau:
Bitte die mitgelieferte Einbauanleitung unbedingt vor dem Einbau genau lesen und unsere Angaben beachten. Auf einen dichten Anschluss an der Zargenaußenseite achten. Wichtiger Hinweis: Aus Transportgründen sind die Gasdruckfeder(n) nicht montiert. Diese sind nach dem Versetzen der verschraubten Abdeckung und dem Befüllen der Wanne (Beton muss ausgehärtet sein) im geöffneten Zustand nach unserer Montageanleitung zu montieren.
Typenübersicht & Abmessungen
Edelstahl 1.4301, gebeizt
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVE-GD 66 | 60 x 60 | 73,5 x 75,15 | 28kg | L |
| BVE-GD 86 | 80 x 60 | 93,5 x 75,15 | 35kg | L |
| BVE-GD 88 | 80 x 80 | 93,5 x 95,15 | 41kg | L |
| BVE-GD 106 | 100 x 60 | 113,5 x 75,15 | 40kg | L |
| BVE-GD 110 | 100 x 100 | 113,5 x 115,15 | 53kg | L |
Wannentiefe ca. 5,0 cm, Einbauhöhe ca. 7,5 cm
Sondergrößen möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Anzahl der Gasdruckfedern
| Größe | Anzahl |
|---|---|
| 60x60 | 1 Stück |
| 80x60 | 2 Stück |
| 80x80 | 2 Stück |
| 100x60 | 2 Stück |
| 100x100 | 2 Stück |

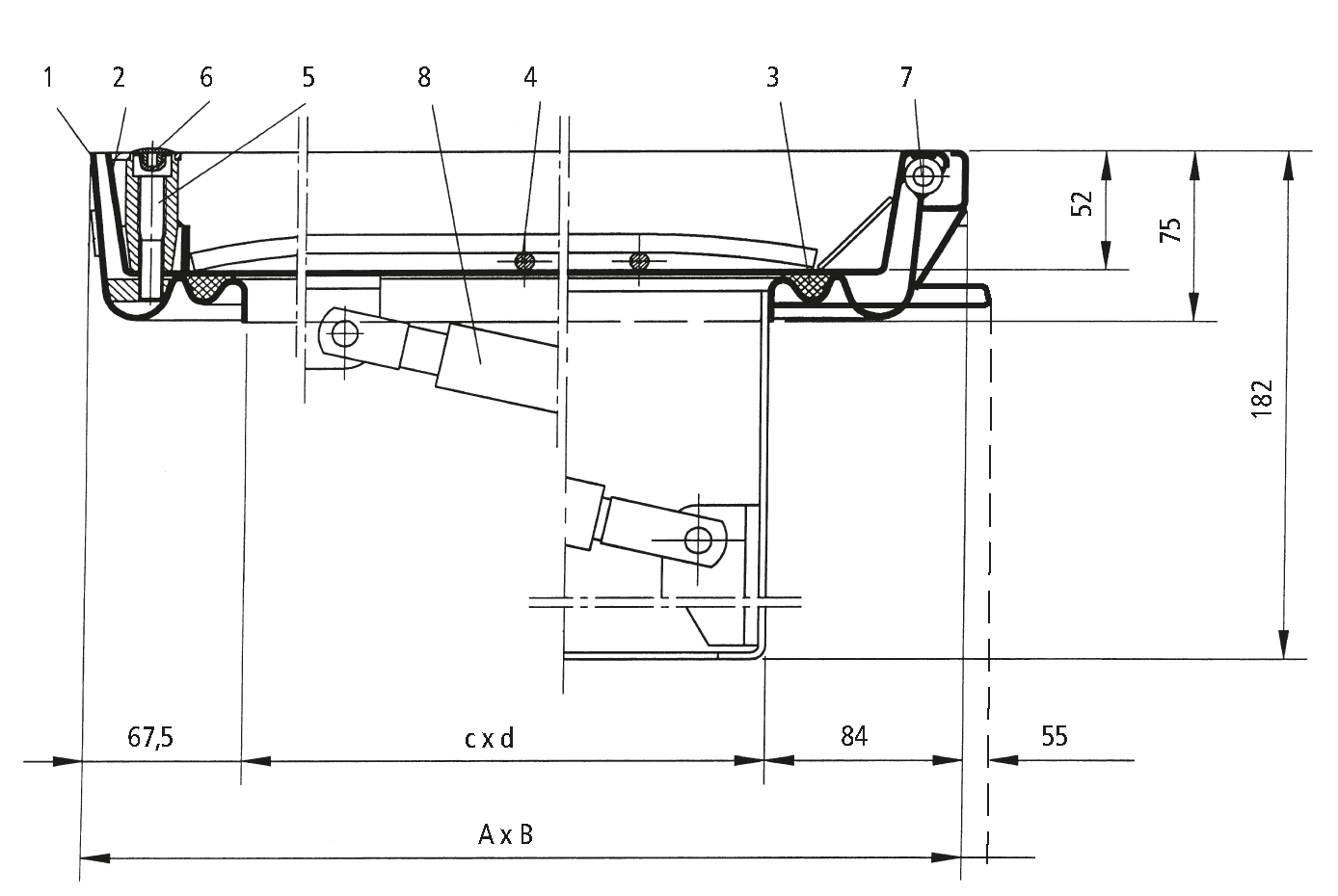

Schnittzeichnung
- 1 / Zarge
- 2 / Wanne
- 3 / Dichtung
- 4 / Bewehrung
- 5 / Innensechskantschr.
- 6 / Abdeckkappe
- 7 / Anker
- 8 / Scharnier
- 9 / Gasdruckfeder
Ausschreibungstext
HAGODECK Type BVE-GD (Edelstahl)
Befüllbare Schachtabdeckung mit Golden Key Lift Off-Aushebewerkzeug, Type HAGODECK BVE-GD automatic, Lichte Weite ....... x ....... cm für wählbare Oberfläche. Mit bodenbündigem Scharnier und Gasdruckfeder(n) als Öffnungshilfe, Edelstahl Nr. 1.4301, weitgehend geruchs- und wasserdicht, 125 kN (EN 124), unauffällige Eckbleche (max. Sichtfläche 35 x 35 mm). Liefern und nach Vorschrift des Herstellers versetzen.
Hersteller: Fa. HAGO A-4600 Wels www.hago.at
