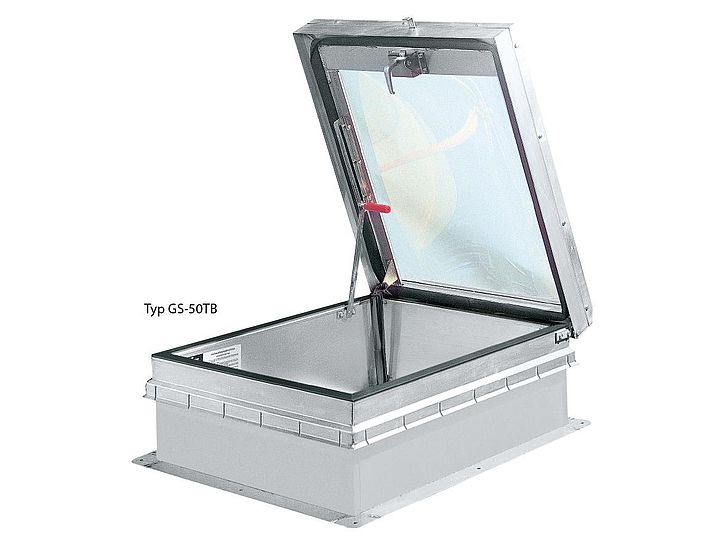

Typ GS-50TB
Der Komfort und die Sicherheit des Dachzugangs Typ S und dazu die Vorteile eines Dachfensters. Die GS Dachzugänge sind aus Aluminium und mit Lichtkuppeln aus stabilem Polykarbonat gefertigt.
Leistungsmerkmale:
Deckel verstärkt für eine maximale Belastung von 195 kg/m2. Die Dachtür lässt sich einfach und sicher mit einer Hand öffnen und schließen. Das Türblatt ist ungeachtet des Öffnungswinkels jederzeit ausbalanciert und die Rückfallsperre garantiert zusätzliche Sicherheit. Die Funktionen werden durch Temperatureinflüsse nicht beeinträchtigt. Der Dachzugang ist wetterfest isoliert und an den Eckenverbindungen am Deckel und am Kranz voll verschweißt.
Deckel:
Aluminium extrudiert mit eingebautem Entwässerungskanal und transparenter doppelwandiger Polykarbonat-Kuppel. Der Deckel ist mit einem umlaufenden EPDM-Gummidichtungsring versehen, um beim Andruck an den Kranz eine sichere Abdichtung zu gewährleisten.
Kranz:
305 mm hoch und aus 2,3 mm starkem Aluminium. Außen- und Innenfläche des Kranzes sind thermisch getrennt um den Wärmetransfer zu minimieren und Kondensation zu vermeiden. Der Kranz hat zur Befestigung am Dach einen umlaufenden 140 mm breiten Flansch mit Löchern (11 mm) an allen Seiten. Die Wärmedämmung ist am oberen Teil des Kranzes ummantelt. Die Ecken sind voll verschweißt. Das Bilclip-Profil mit seinen eindrückbaren Nasen ermöglicht eine schnelle und sichere mechanische Fixierung von Abdichtungsfolien.
Wärmedämmung am Kranz:
Aus Polyisocyanurat (PIR) in einer Stärke von 75 mm und einem U-Wert von 0,278 W/m2K.
Öffnungsmechanismus:
Die Federsysteme ermöglichen ein einfaches und ausbalanciertes Öffnen und Schließen. Die Federn sind in stabilen Teleskopröhren eingefasst und somit gegen Staub und Feuchtigkeit geschützt. Die Federsysteme sind mit stabilen Scharnieren am Deckel und Kranz befestigt.
Beschläge:
Stabile Scharniere gewähren dauerhafte Funktionalität. Der Deckel ist mit einem Schnappverschluss und mit Handgriffen innen und außen ausgestattet. Das Schloss ist am Deckel verschraubt und innen und außen mit einer Vorrichtung für ein Vorhängeschloss ausgerüstet. Der Deckel wird in geöffneter Stellung automatisch über einen feststehenden Aufstellarm arretiert. Der rote Handgriff dient dem einfachen Öffnen und Schließen der Dachtür. Die Federsysteme sind aus einem antikorrosiven Material gefertigt. Alle Beschläge sind verzinkt und chromversiegelt. (Bei Installationen in hoch korrosiven Umgebungen oder bei längerer Einwirkung von heißem Wasser oder Dampf bitte Edelstahlbeschläge anfordern). Die Scharniere am Deckel sind verdeckt an Verstrebungen verschraubt und zusätzlich geschweißt.
Oberfläche:
Standardoberfläche Aluminium natur
Typenübersicht
Typ | Lichtes Öffnungsmaß (mm) | Gesamt-Außenmaß (mm) | Gewicht (kg) |
---|---|---|---|
GS-50TB | 915 x 760 (H) | 1195 x 1040 | 64 |
GS-50TB CL | 915 x 760 (H) | 1195 x 1040 | 70 |
GSS-50TB | Sonderabmessungen auf Anfrage |
50 = Aluminium
CL = ummantelter Kranz
(H) = Scharnierseite
Sondergrößen auf Anfrage erhältlich.
Schnittzeichnung
